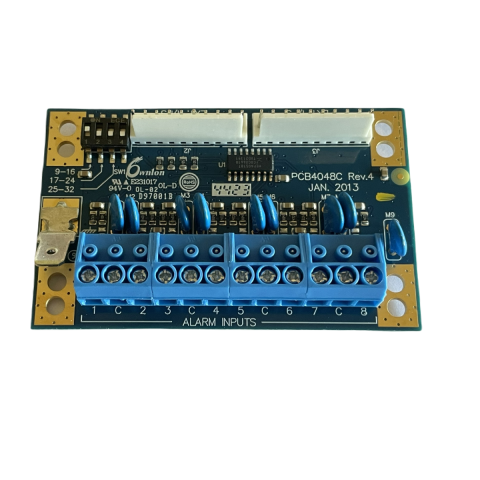

CARTE EXTENTION 8 Z /ATS1201

Extension d'entrée

Les extensions d'entrée sont des modules destinés à augmenter la capacité d'entrée d'une centrale Advisor MASTER ou d'un panneau de collecte de données.

Selon la capacité de base du panneau (ATS2000/3000 ou ATS4000), il est possible d'utiliser 3 ou 2 extensions d'entrée ATS1202.

Une unité peut facilement être connectée en guirlande

Caractéristiques d'extension

Huit zones peuvent être connectées à un panneau de collecte de données standard 8 zones. Cette capacité peut être étendue par incrément de 8 zones, à concurrence de 32, à l'aide d'extensions ATS1202 8 zones (un DGP peut avoir 8, 16, 24 ou 32 zones). Il est possible de connecter 8 ou 16 zones à une centrale (selon son type). Cette capacité peut être étendue à 32 maximum à l'aide de modules d'extension ATS1202. Seize zones sont attribuées à chaque adresse DGP. Si un DGP comporte 24 ou 32 zones (avec deux ou trois extensions installées), les numéros de zones système supplémentaires sont extraits de l'adresse DGP suivante. Dans ce cas, l'adresse DGP suivante cesse d'exister et n'est pas incluse dans la liste de scrutation.

Exemple : le DGP 1 contient 24 zones (zones 17 à 40). Le DGP du système doit maintenant prendre l'adresse DGP 3 et être scruté en tant que tel parce que les zones 33 à 40 du DGP 1 ont été extraites du DGP 2.
