DGP EXTENSION BUS 8 ENTREES /

Présentation

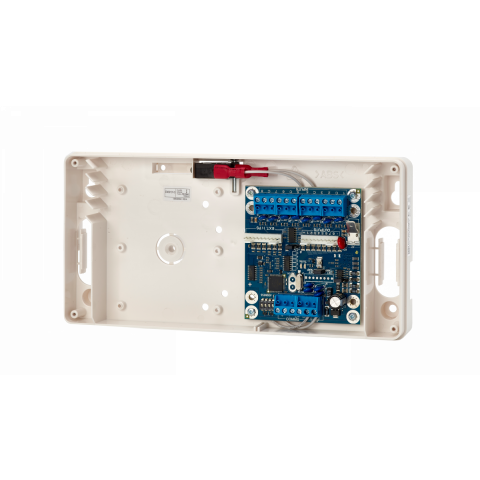

Le module d'extension ATS1210LE offre 8 entrées standard et 8 sorties à collecteur ouvert (OC) extensibles à 16 entrées ou 16 sorties et est fourni dans le boîtier plastique moyen ATS1647. Les modules d'extension permettent d'augmenter les entrées et les sorties des centrales Axon ou Advisor Advanced ou des contrôleurs de portes et d'ascenseurs de la série CDC4.

Boîtiers bus d'extension E/S sans alimentation

Ces modules sont utilisés pour augmenter le nombre d'entrées d'alarme sur une centrale Axon ou un système Advisor Advanced. ils permettent de connecter des entrées et des sorties/relais à un endroit éloigné de la centrale Axon ou de la centrale Advisor Advanced. Ces modules communiquent par l'intermédiaire de messages de type « poll & reply ». Les détecteurs, les contacts de porte et les autres dispositifs de détection sont connectés à des extenseurs qui signalent tout changement d'état à la centrale pour traitement. Ils peuvent prendre en charge les dispositifs conventionnels, les dispositifs sans fil ainsi que les dispositifs intelligents adressables. Un module d'extension spécial est disponible, permettant l'extension de quatre à huit portes ou ascenseurs intelligents.

Connexion au bus de données du système

Le bus de données du système est utilisé pour connecter des modules d'extension ainsi que des claviers et des lecteurs (RAS) à Axon ou à la centrale Advisor Advanced. Les dispositifs distants peuvent se trouver jusqu'à 1,5 km de la centrale si l'on utilise les types de câblage recommandés. Pour ce faire, les claviers, les lecteurs et les modules d'extension doivent être connectés au moyen d'un câble de données torsadé et blindé à deux paires à la connexion du bus de données du système (WCAT52 est recommandé).

La méthode de câblage préférée est celle de la guirlande. Le blindage du câble de données doit être relié à la terre au niveau de la centrale et doit être déconnecté à toute autre extrémité.

Fonctionnalités

Des modules d'extension fournissent à la centrale des informations provenant de sites distants, sous forme d'enregistrements structurés. Les données collectées vont de l'état d'une entrée câblée aux dates d'un dispositif sans fil ou adressable, en passant par l'état d'une porte.

Les dispositifs de bus communiquent avec la centrale. En cas de défaillance de la communication, le module d'extension se souvient de la dernière alarme du système, ce qui évite la perte d'une alarme en raison d'une brève interruption de la communication des données.

Selon la variante, il est possible de connecter jusqu'à 30 modules d'extension au système.
